Le Double Seam System 80B est un système adapté aux petites/moyennes productions qui ne nécessitent pas la capacité la plus élevée, offrant une inspection de tous les paramètres internes et externes du serti en 4 étapes seulement :
- Mesurer l’épaisseur du serti.
- Mesurer la profondeur de la fraisure.
- Couper la canette avec la scie Metop Seam Saw afin d’obtenir une image de serti prête pour le mesurage des paramètres internes.
- Examiner les mesures intérieures réalisées à partir de l’image du serti avec le logiciel Winseam (Lite).
Paramètres mesurés :
- En externe : profondeur de la fraisure, épaisseur du serti.
- En interne : hauteur du serti, crochet de fond, crochet de corps, recouvrement, jeu du serti, body hook butting (calculé).

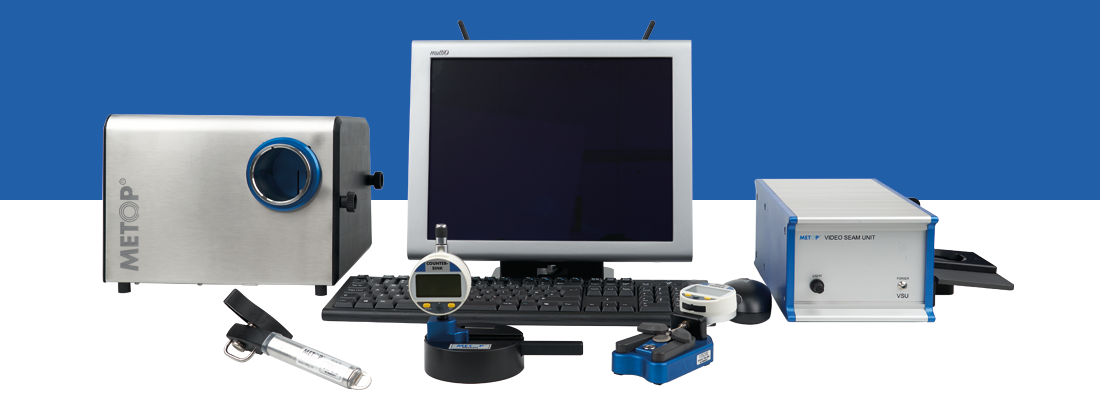

Composantes :
- Metop industrial computer MCO-2
- Vision Seam Unit de troisième génération (VSU-3) : mesure automatique et visionnement des paramètres internes du serti et visionnement des paramètres internes du serti.
- METOP Seam Saw (MSS-LT) : Scie munie de lames en carbure permettant d’effectuer des coupes en quelques secondes.
- Seam Thickness gauge (STH-3B) : sépare le crochet de fond du serti pour fournir un contrôle et une évaluation de l’étanchéité.
- Countersink gauge (CSK-2B) : mesure la profondeur de la fraisure.
- Manual Seam Cutter (MSC-B) : sépare le crochet de fond du serti pour fournir un contrôle et une évaluation de l’étanchéité.
- Logiciel Winseam X-lite
